Desenhe o comando. Aperte simular.

Editor e simulador de comandos elétricos que roda no navegador. Monte partidas, intertravamentos e temporizações com símbolos IEC e veja a corrente percorrer o circuito.

Abrir o editorVer os exemplos
Sem instalação · Windows, macOS, Linux ou Chromebook · Português e inglês
Reversão de motorSimulando

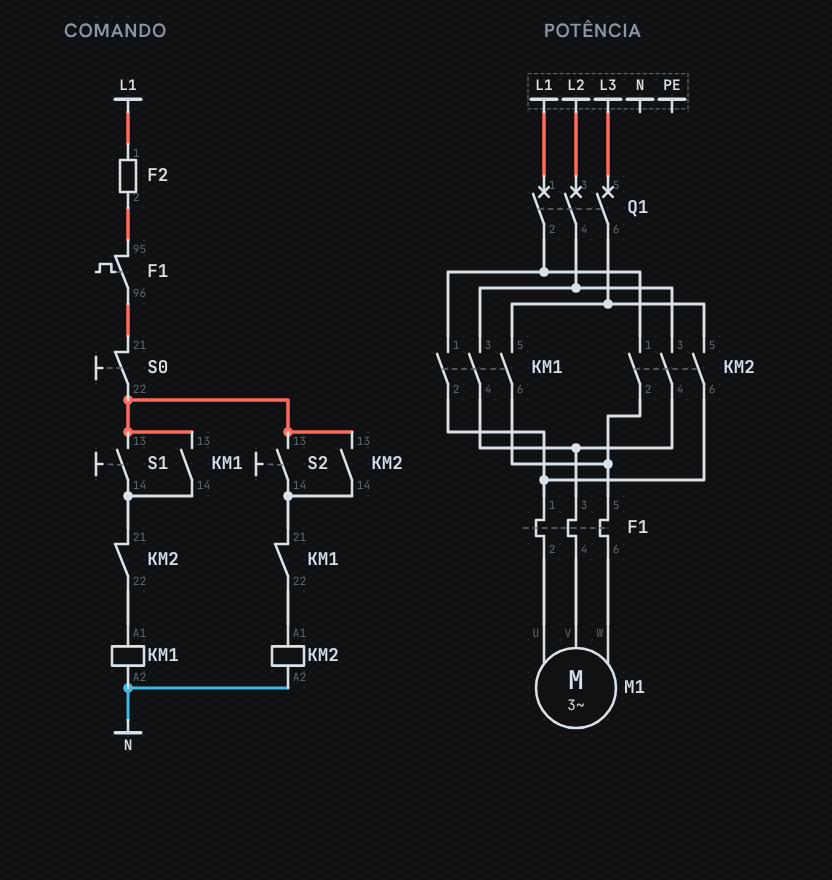

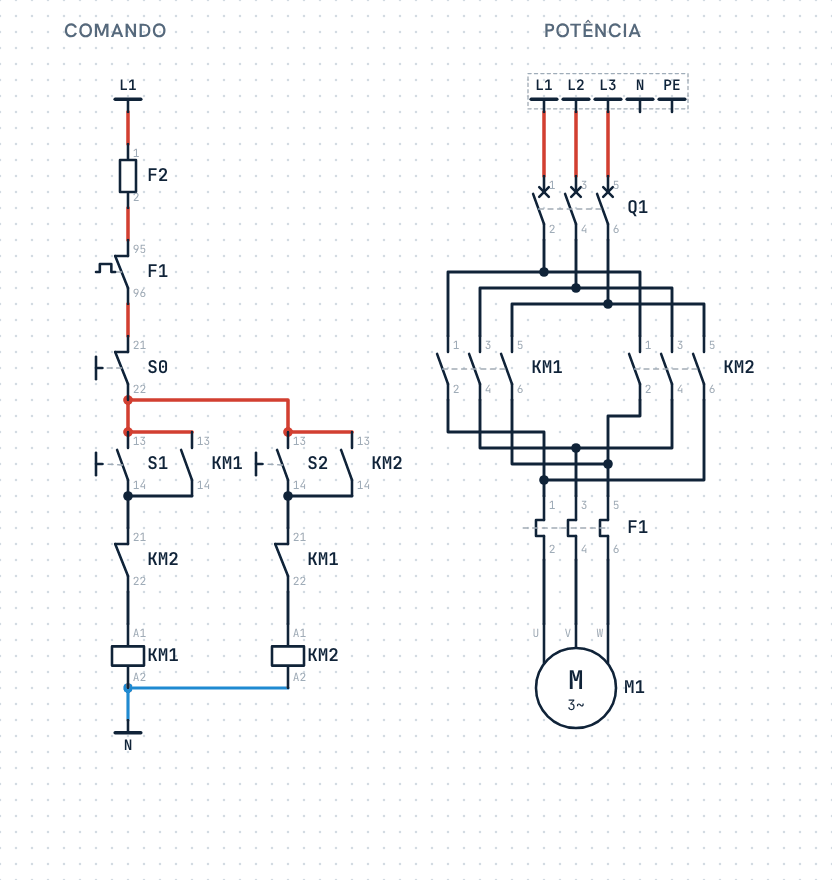

Animação da reversão de motor: Q1 é ligado, S1 dá a partida, KM1 sela e o motor gira; S0 desligaAnimação da reversão de motor no tema escuro: Q1 é ligado, S1 dá a partida, KM1 sela e o motor gira; S0 desliga

O que acontece no diagrama ao lado

  1. 01Q1 ligadoA potência chega às entradas dos dois contatores.
  2. 02S1 pressionadoA bobina KM1 energiza e o contato 13–14 faz o selo.
  3. 03KM1 fecha a potênciaO motor M1 gira no sentido horário.
  4. 04KM1 21–22 abreKM2 fica bloqueado: o intertravamento elétrico em ação.

Recursos

O necessário para estudar, ensinar e projetar painéis de comando — sem instalar nada.

Simulação de verdade

Contatores com selo e intertravamento, temporizadores, contadores, relé de impulso e relé térmico. Um curto-circuito desarma o disjuntor; uma fuga para a terra derruba o DR.

175 símbolos IEC 60617

Alimentação, proteção, contatores e relés, botões e chaves, sensores, sinalização, motores, soft-starter e inversor de frequência.

Um editor que não atrapalha

Fios ortogonais com junções automáticas, fios que acompanham os componentes, barramento trifásico de uma vez, copiar e colar com renumeração das tags.

O tempo sob controle

Relógio simulado de ×1 a ×3600, temporizador semanal no estilo AHC30A e salto direto para o próximo evento programado.

No navegador, em dois idiomas

Nada para instalar. Interface em português e em inglês, tema claro e escuro; exporte o diagrama em SVG, PNG ou JSON.

Veja a corrente, não só a tensão.

Condutor energizado fica vermelho, e a corrente aparece só onde ela realmente passa. O motor gira no sentido da sequência de fases; a ligação estrela-triângulo é reconhecida pelo desenho.

Fase energizadacondutor vivo
NeutroN, 0 V e comum do secundário
Terra (PE)verde com amarelo
Curto-circuitopisca e desarma a proteção
Correntebrilho e movimento onde ela passa
A corrente aparece só nos condutores por onde passa, e o rotor do motor gira
A corrente aparece só nos condutores por onde passa, e o rotor do motor gira
Q1 liga, S1 dá a partida, S0 para. No tema escuro, as cores elétricas têm o mesmo significado.No tema claro, as cores elétricas têm o mesmo significado.

Exemplos prontos

Abra, aperte simular e opere os botões. Cada exemplo é um ponto de partida para o seu circuito.

Partida diretaCom selo, relé térmico e sinaleiro de motor ligado.Abrir
Reversão com intertravamentoDois contatores, troca de fases e bloqueio pelos contatos NF.Abrir
Estrela-triânguloTemporizador comuta de estrela para triângulo depois da partida.Abrir
Temporizador semanalIluminação comandada por um programador tipo AHC30A.Abrir

Próximos passos

A parte elétrica cobre hoje 164 dos 170 símbolos elétricos do inventário do CADe SIMU 4. O que vem a seguir:

Importar arquivos .cadAbrir diagramas do CADe SIMU direto no navegador.Em estudo
CLP e ladderEditor ladder e CLP ligado ao circuito pelas tags.Planejado
GRAFCETSequências descritas em etapas e transições.Planejado
PneumáticaVálvulas e cilindros acoplados aos fins de curso.Planejado
Salvar na nuvemConta, versões e links para compartilhar.Planejado

Desenhe o primeiro circuito.

Abra o editor, arraste uma fonte, um disjuntor e um contator. Em poucos minutos o motor está girando.
